Overvåker svakt fjell i tunnel
Cautus Geo har instrumentert Strindheimtunnelen for automatisk og kontinuerlig overvåking. Bevegelser i fjellet vil varsles umiddelbart.
Problemstilling
En spesialinspeksjon avdekket sprekker og ustabile bergmasser i område med kleberstein i Strindheimtunnelen i Trondheim våren 2025. Deformasjoner i sprøytebetongen og fjellet førte til stenging og omfattende utbedringsarbeid. Statens vegvesen iverksatte fornyet bergsikring. Nye rutiner for overvåking og tiltak for sikring av klebersteinsoner kom på plass.
Løsning
Cautus Geo har instrumentert berget med vertikale og horisontale setnings- og deformasjonsslanger. Data sendes løpende til innsiktsløsningen Cautus Web. Der er det etablert alarm med varsling i sanntid om nye bevegelser oppstår. Det kommer i tillegg til manuelle inspeksjonsrutiner.
Den ti år gamle Strindheimtunnelen har to løp på 2,5 kilometer. Våren 2025 ble det observert deformasjoner i sprøytebetongen. En spesialinspeksjon påviste også deformasjoner i et parti med kleberstein.

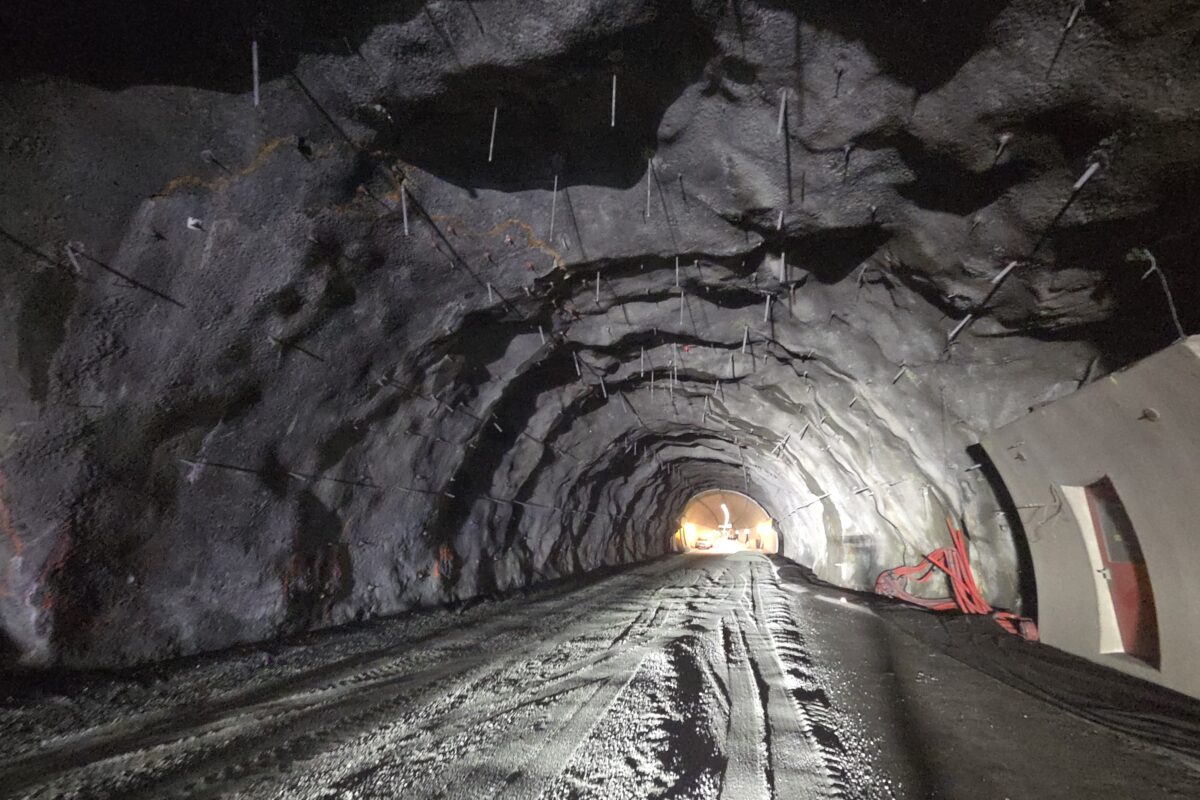

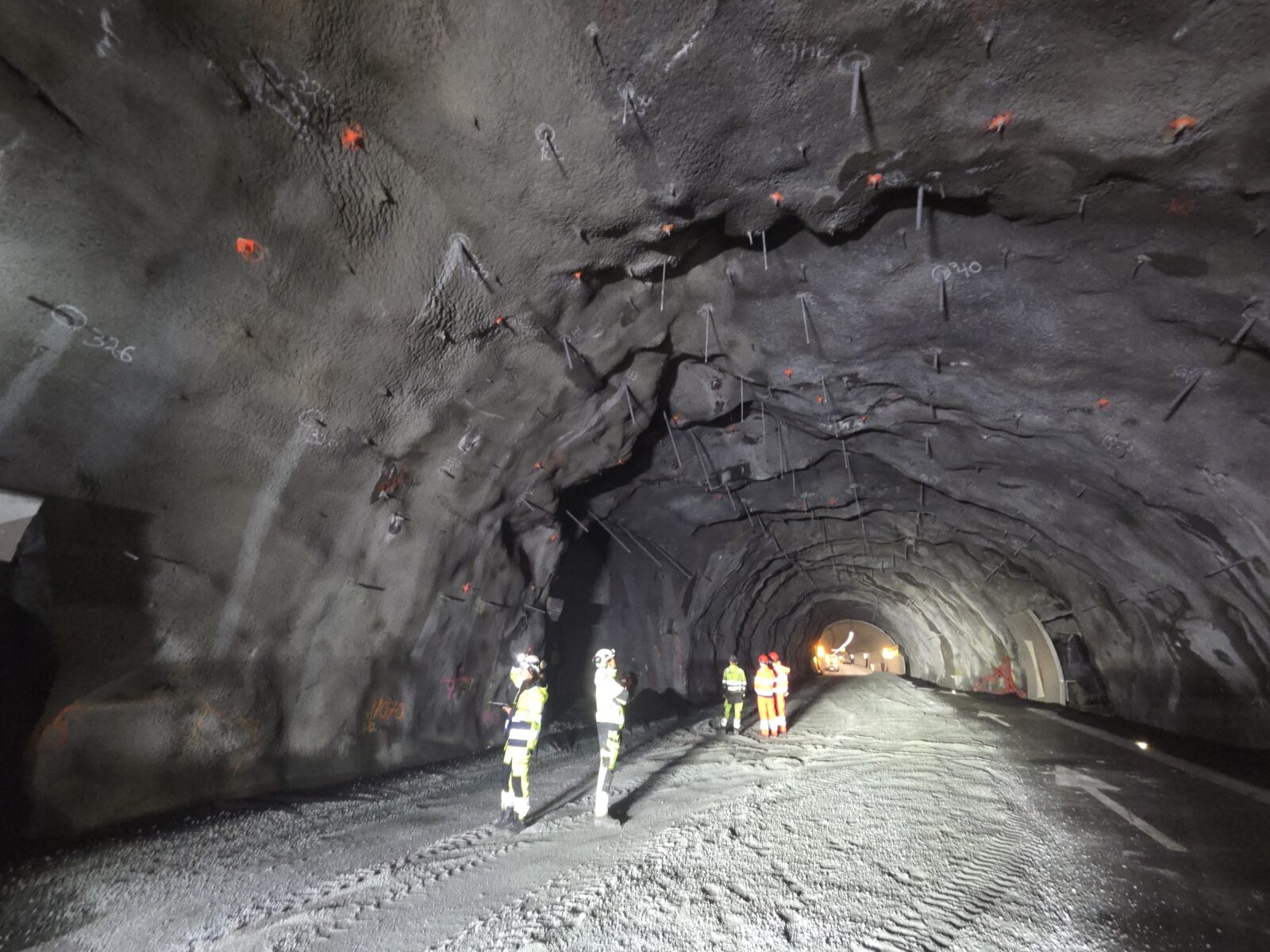

Statens vegvesen plukket ned elektrotekniske installasjoner, fjernet vegg- og takelementer og kartla fjellet bak. Før gjenåpning ble løpene sikret med armerte sprøytebetongbuer, sprøytebetong og bergbolter. Det ble også sprengt ut fjell for å få plass til sikringstiltakene og Cautus Geo instrumenterte de svake partiene for kontinuerlig og automatisk overvåking.
Nattestengt

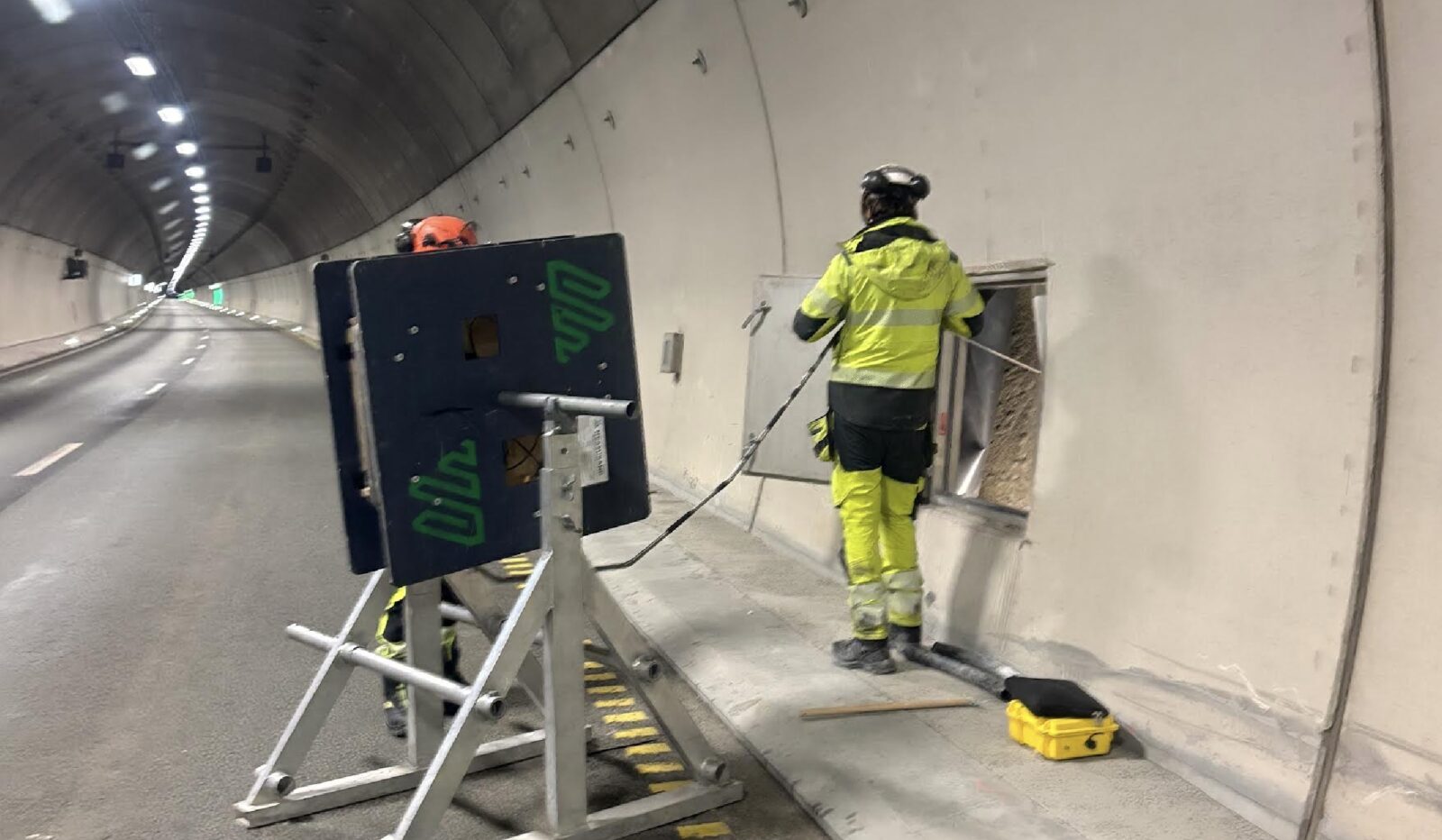

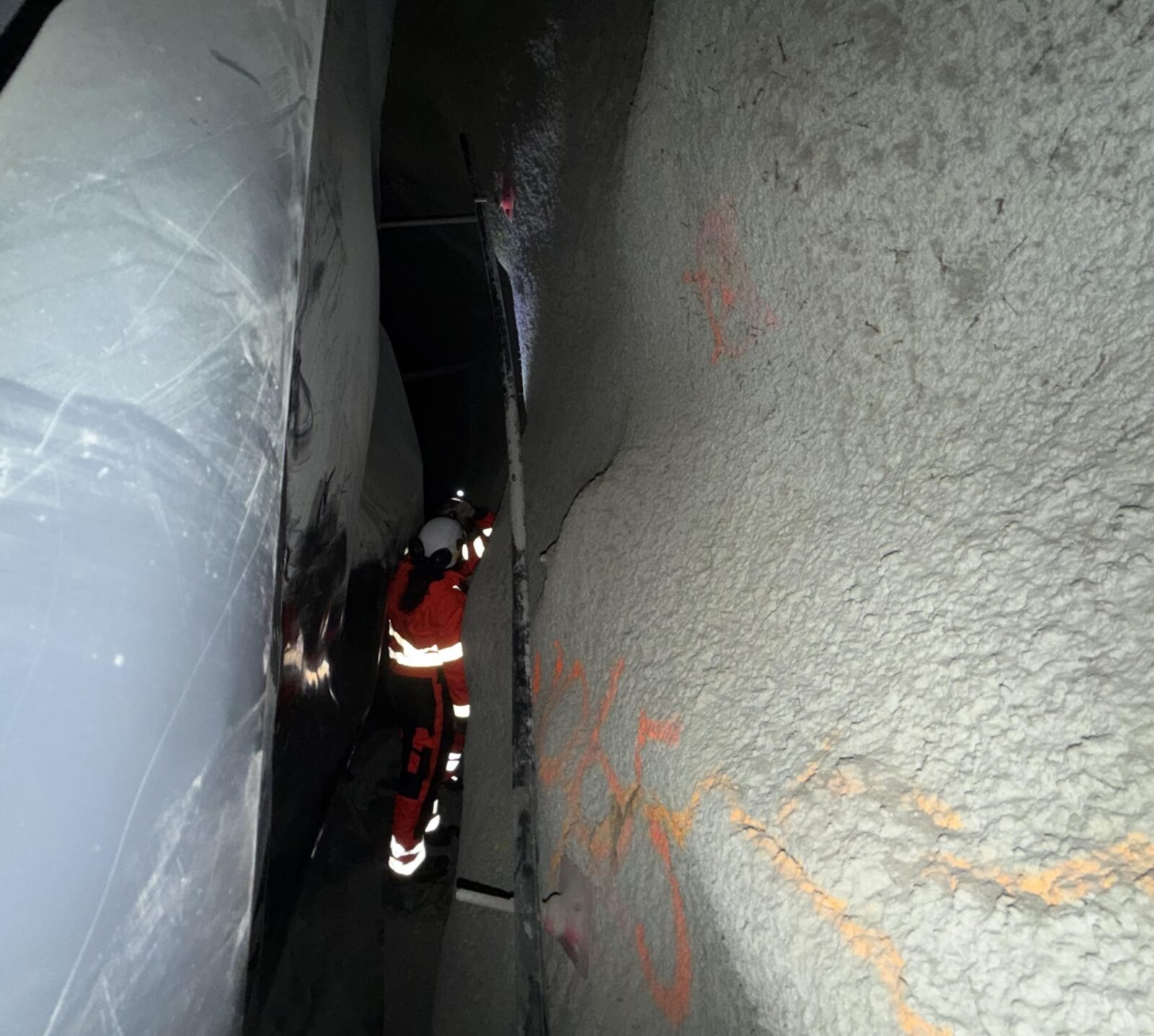

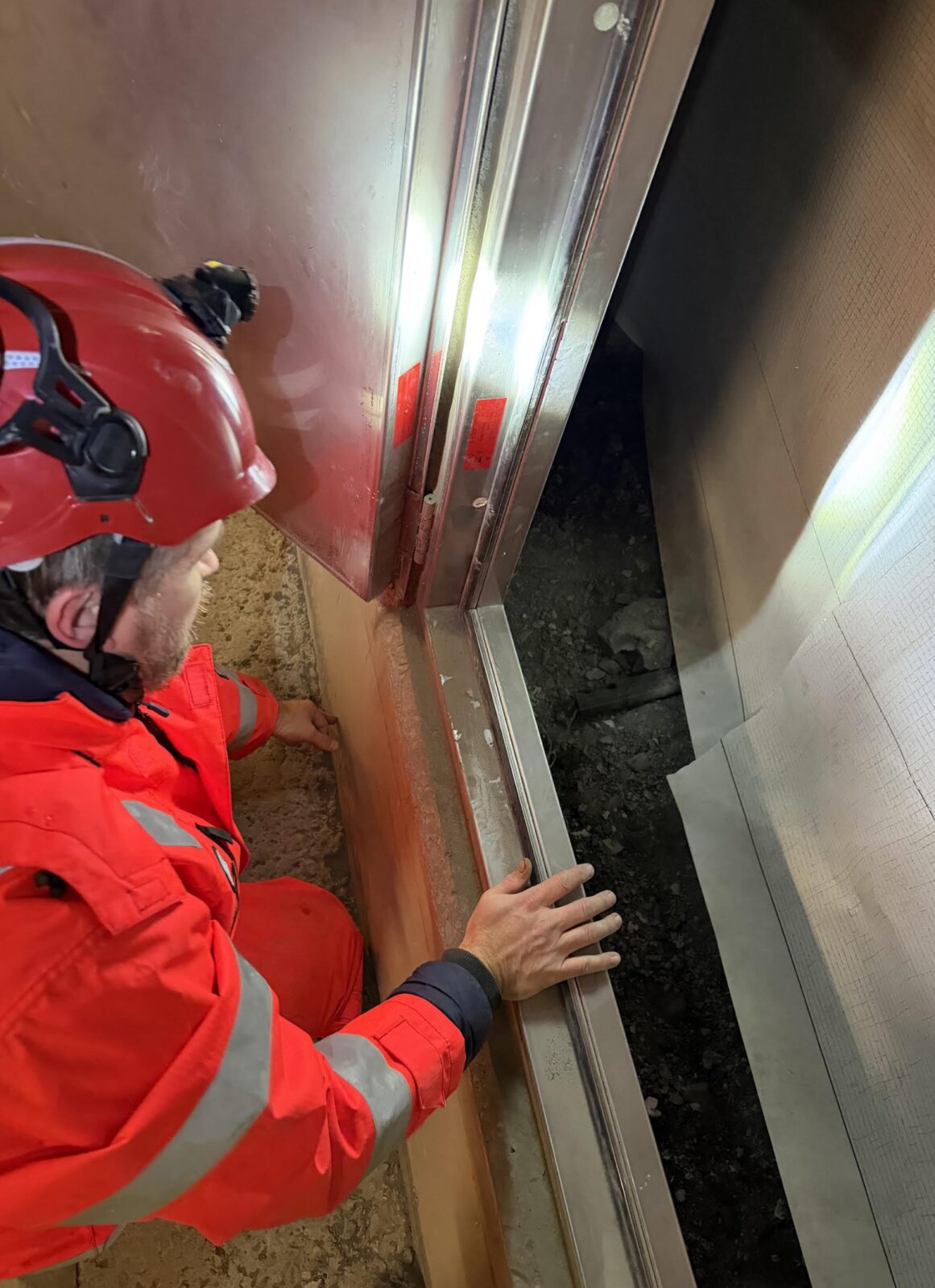

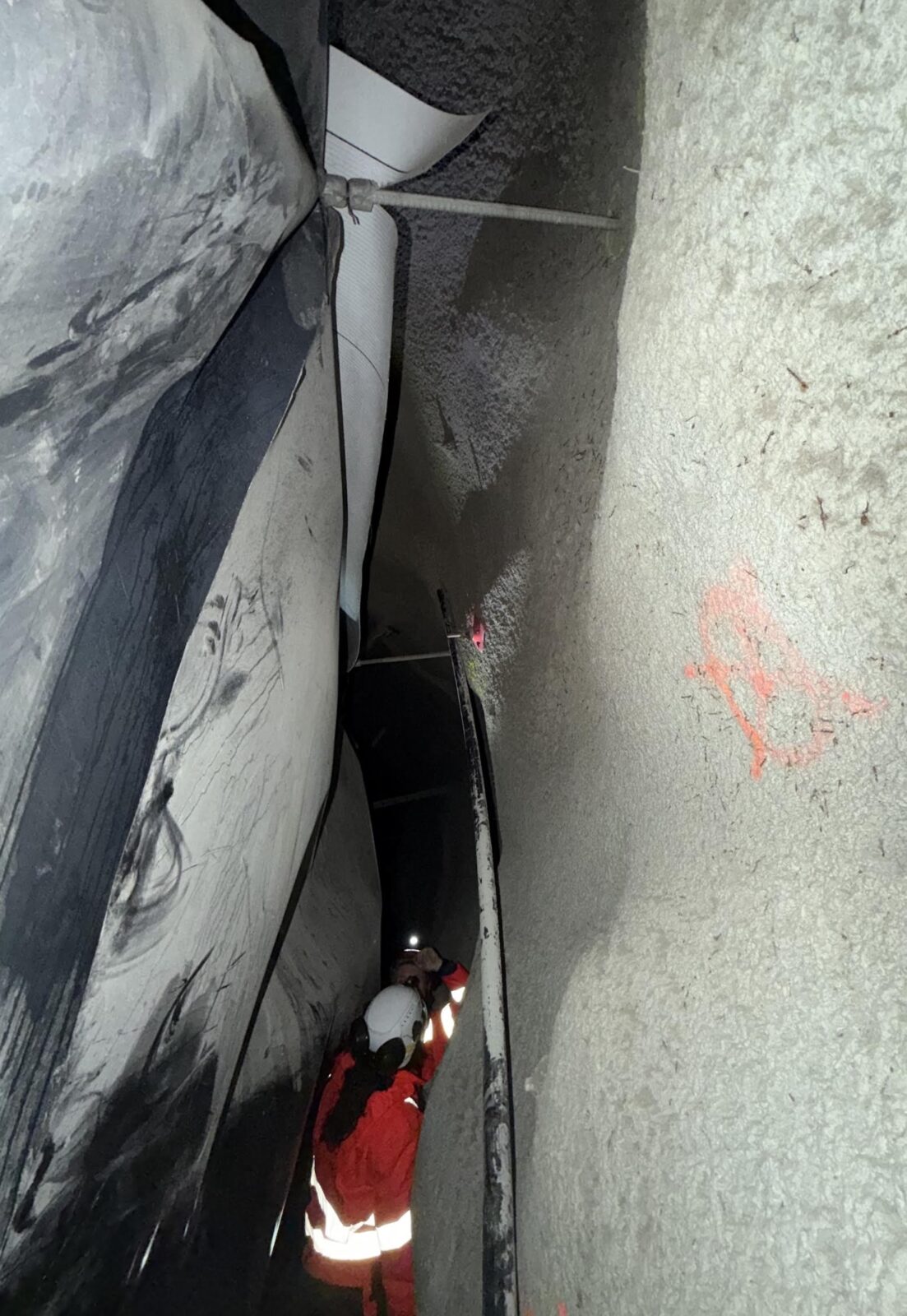

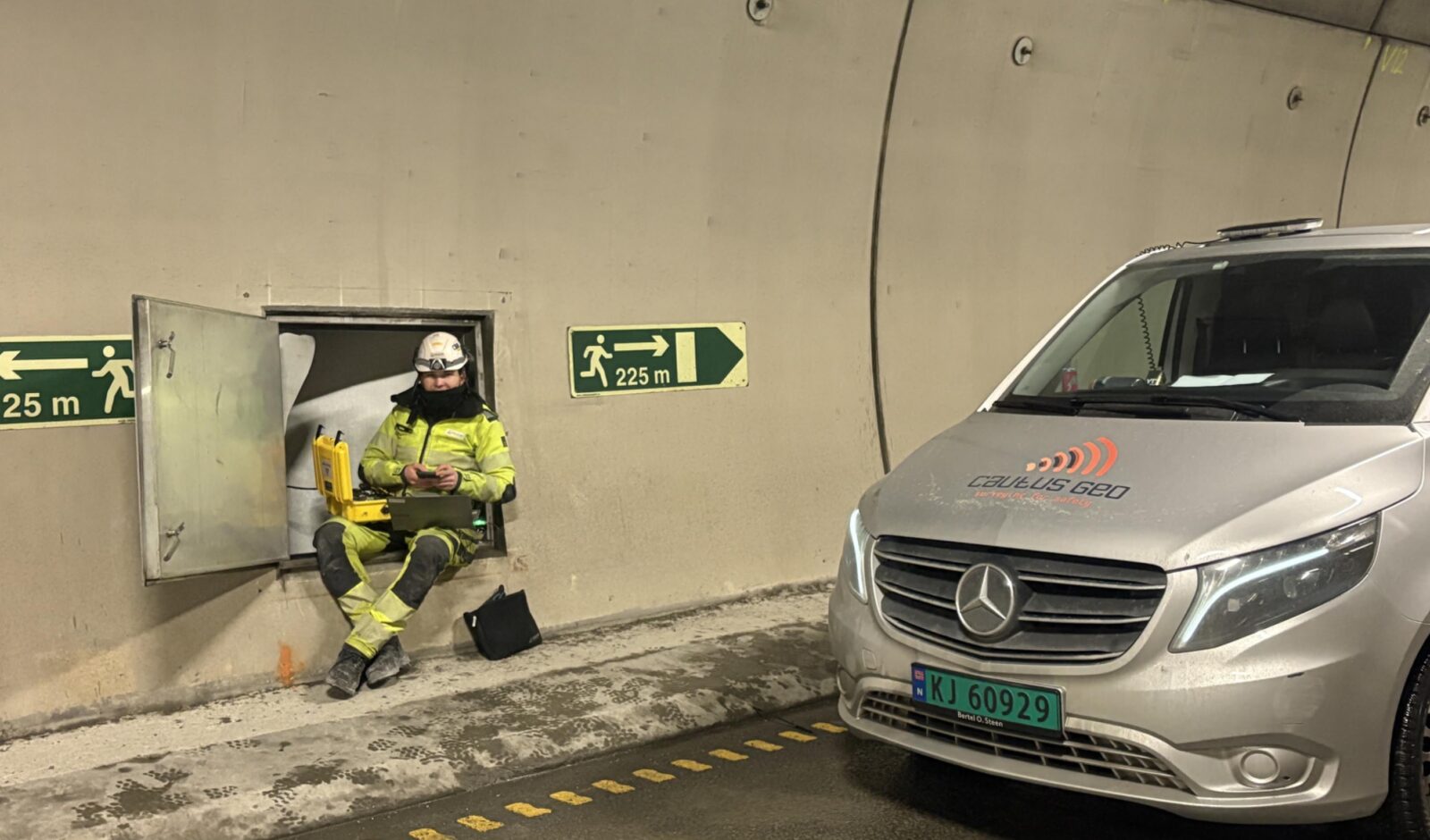

Cautus Geo installerte langsgående og tverrgående setnings- og deformasjonsslanger bak betongen i begge tunnelløpene. Under arbeidet ble tunelløpet stengt og trafikken sluset for toveistrafikk i det andre tunnelløpet. Ved inngangen til sommeren 2026 var alt på plass.
Det gir både mulighet til å gå inn i innsiktsløsningen Cautus Web og se på tilstanden i sanntid, men det gir også automatisk varsling med alarm om noe endrer seg i berget.
Instrumenteringen er plassert rett på fjellet. Strindheimtunnelen skal etter sikringstiltakene være stabil. Om nye endringer i form av bevegelser skjer i fjellet, vil det oppdages og varsles i sanntid.
Kunde
Statens vegvesen
År
2026 – Kontinuerlig og løpende
Sted
Trondheim
Bruksområde
Teknologi
Det er krav om visuelle inspeksjoner, men i mange områder er det trangt og vanskelig å komme til. Denne type overvåking med instrumentering er et godt tiltak som gir kontinuerlig overvåking.
Byggeleder Cecilie Hestås Hove i Statens vegvesen.
