Overvåker grunn under utfylling i sjø
Cautus Geo overvåker grunnforholdene med avansert instrumentering for bygging av ny containerterminal i Kristiansand.
Problemstilling
Kristiansand havn må fylle ut mye steinmasser i sjø for å etablere ny containerterminal på Kongsgård/Vige. Utfyllingen er nødvendig både for ny kai og ny vei. Grunnforholdene på stedet er krevende. Det er en gammel steinfylling på sjøbunnen som ligger oppå et tjukt lag med leire. Under leira er det fast fjell.
Løsning

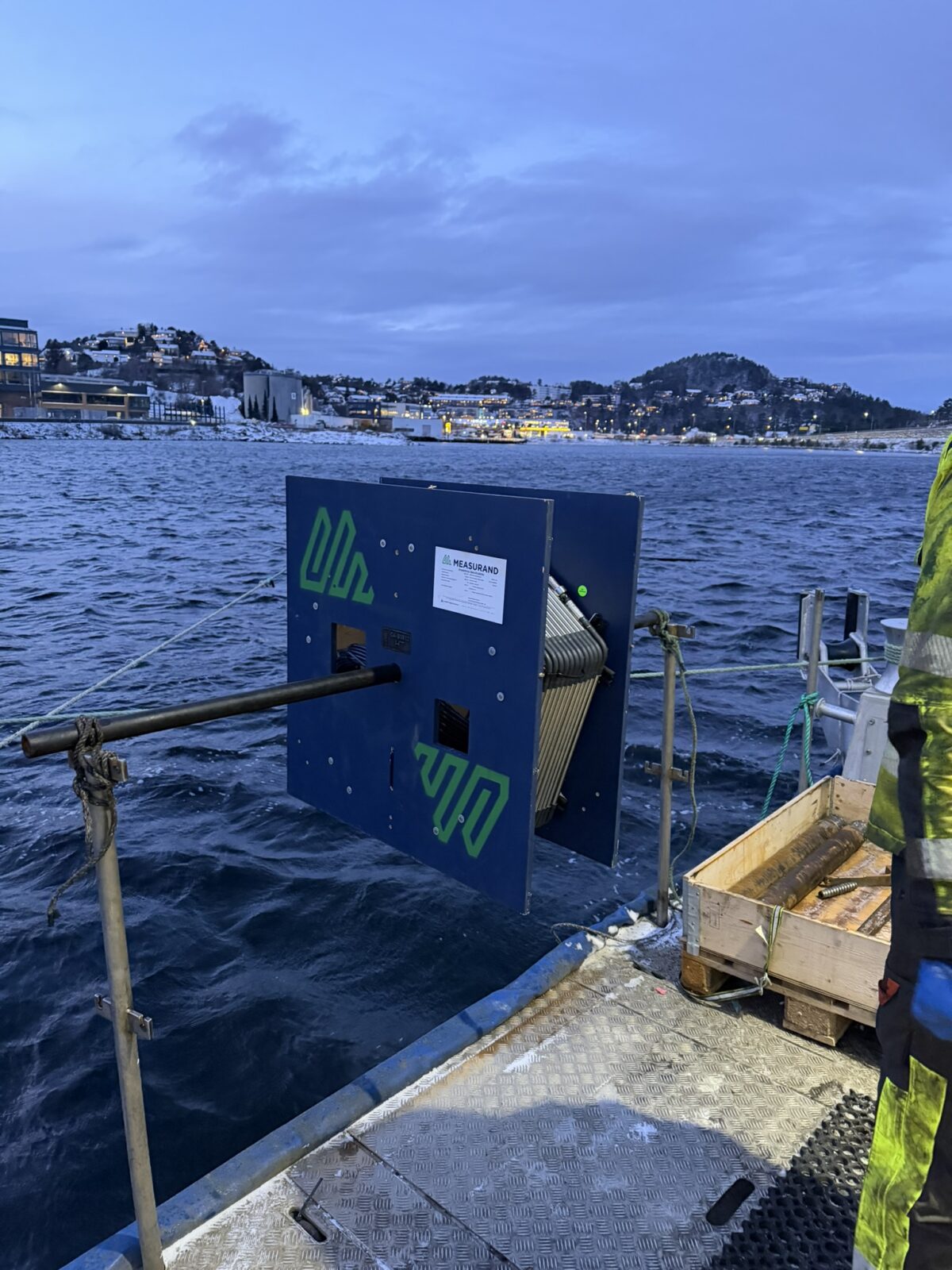

Cautus Geo installerte en spesialtilpasset SAAV Subsea inklinometer. Det ble montert vertikalt ned i sjøbunnen og kan registrere horisontale deformasjoner i to akser langs hele målestrengen på 28 meter. Inklinometeret vil i sanntid fange opp eventuelle glidebevegelser. Data sendes fortløpende til Cautus Web. Der settes grenseverdier. Om de brytes, går alarm til prosjektledelsen slik at arbeidet kan stanses, og tiltak vurderes.
Kristiansand havn IKS er en av landets travleste havner. 5000 skipsanløp og 1,5 millioner passasjerer fra ferger og cruiseskip er store tall. I tillegg kommer blant annet stykkgods, fisk, offshore og containere.
Ny containerterminal på Kongsgård/Vige er under bygging med utfylling i sjø i 2026. Deretter kommer anleggsarbeid med ny kai med baklager. Den nye terminalen erstatter dagens terminal på Lagmannsholmen i sentrum. Der kommer byutvikling. På Kongsgård/Vige skal det jobbes på land og i sjø hvor masser skal fylles ut. Den nye containerterminalen utenfor bykjernen blir en moderne terminal med økt kapasitet og effektive løsninger.
Unik installasjon

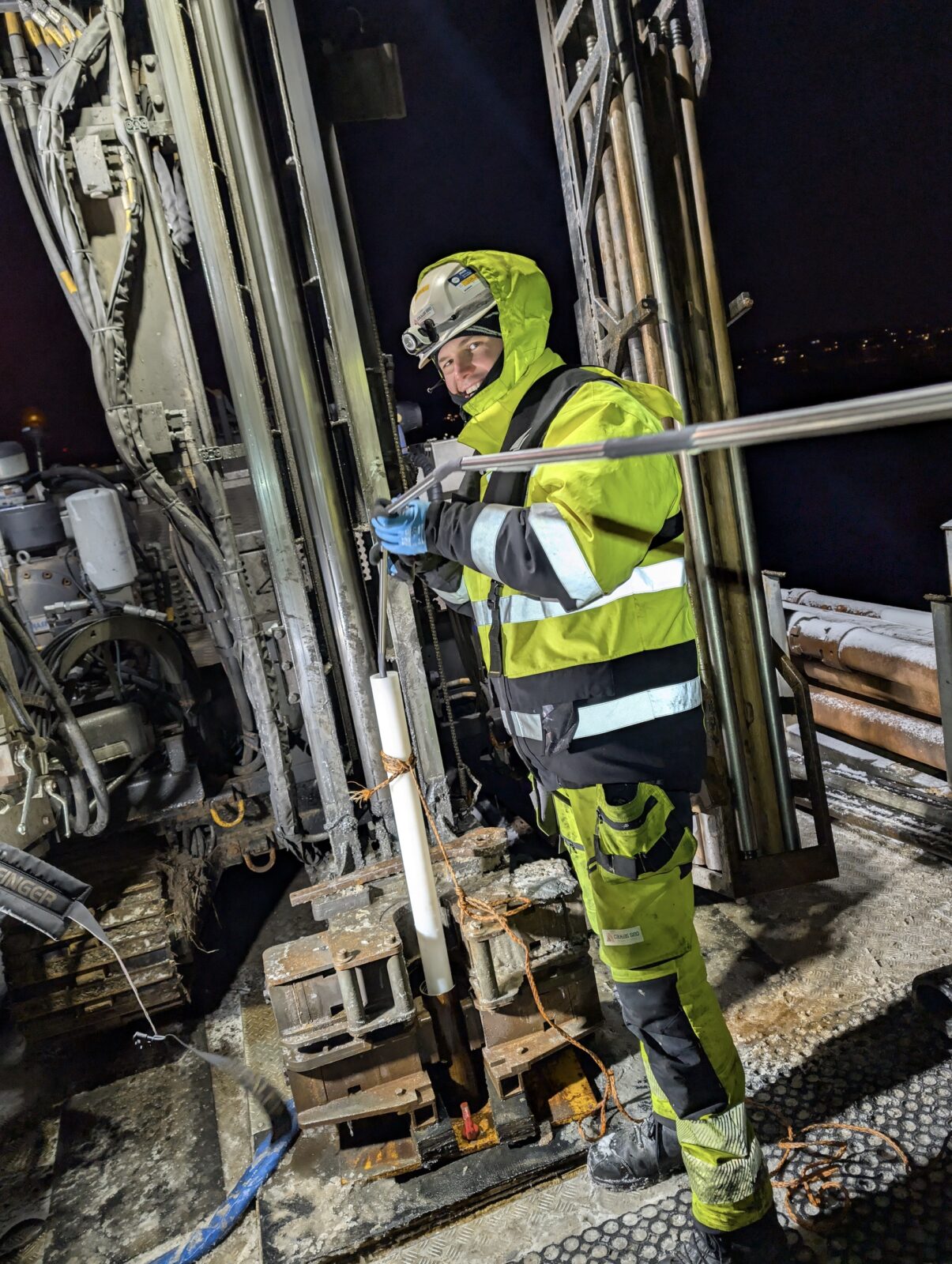

Instrumenteringen er installert gjennom steinfylling og videre ned i de underliggende leirmassene, med forankring i fjell. Selve inklinometeret er satt omtrent to meter ned i fjell for å sikre stabile referansemålinger. Også poretrykket overvåkes.
Området nærmere land skal fylles opp og gi plass til den nye og moderne terminalen og omleggingen av Vige Havnevei.
Ny vei og kai
Instrumenteringen som Cautus Geo etablerte skal gi Kristiansand havn innsikt og kontroll på hvordan grunnen reagerer under utfyllingen for den nye havneveien og første utfyllingstrinn for den nye terminalen.
Prosjektet omfatter også etablering av nytt vann- og avløpsnett, to nye nettstasjoner for høyspent og nye føringsveier i bakken for fremtidig elektroforsyning som skal sikre landstrøm til skip.
Bruksområde
Teknologi
Ved store utfyllinger i sjø er det viktig å overvåke hvordan grunnen responderer på belastningen. Instrumenteringen gir oss løpende data om deformasjoner, slik at vi kan oppdage eventuelle bevegelser tidlig og sikre en trygg gjennomføring av arbeidene.
Prosjekterende geotekniker Carl-Fredrik Davidsen i Norconsult
